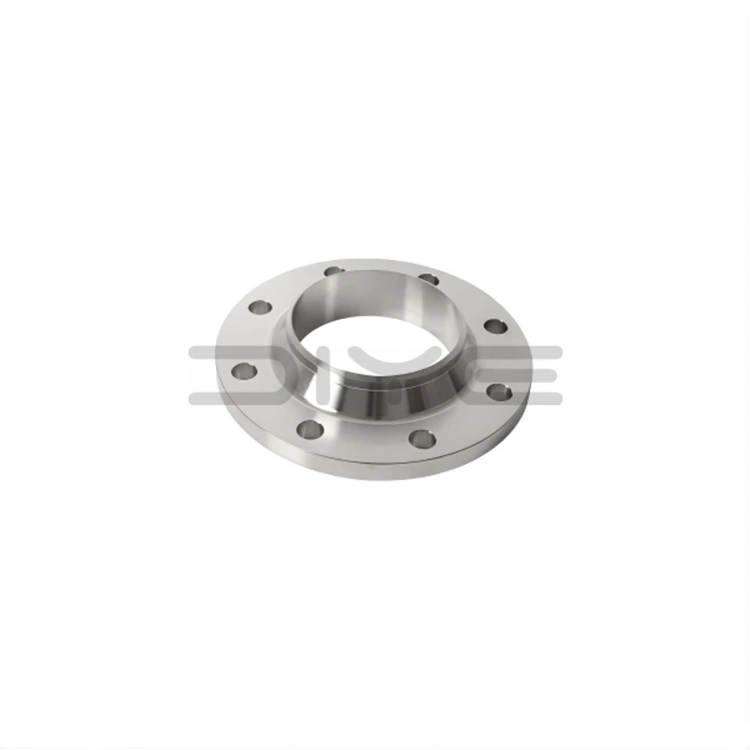

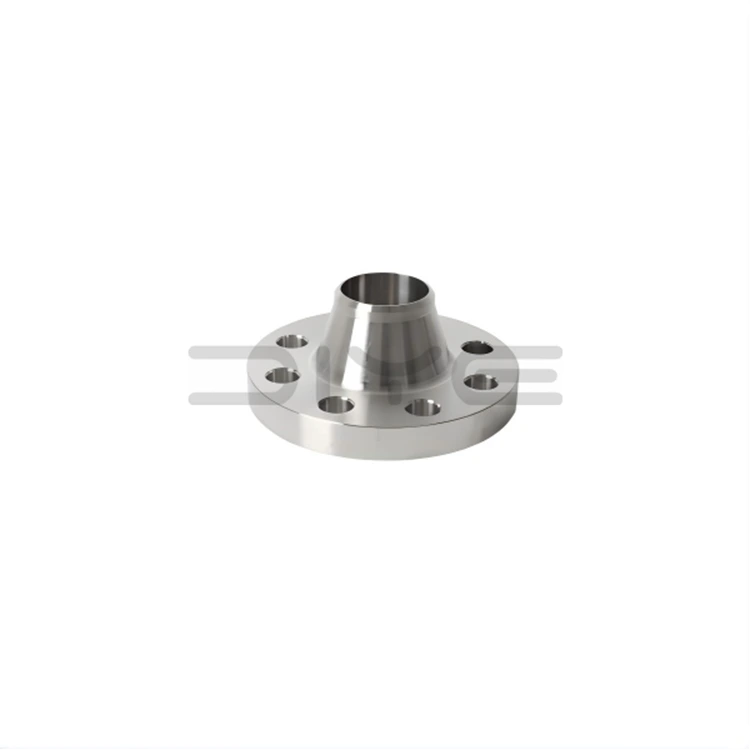

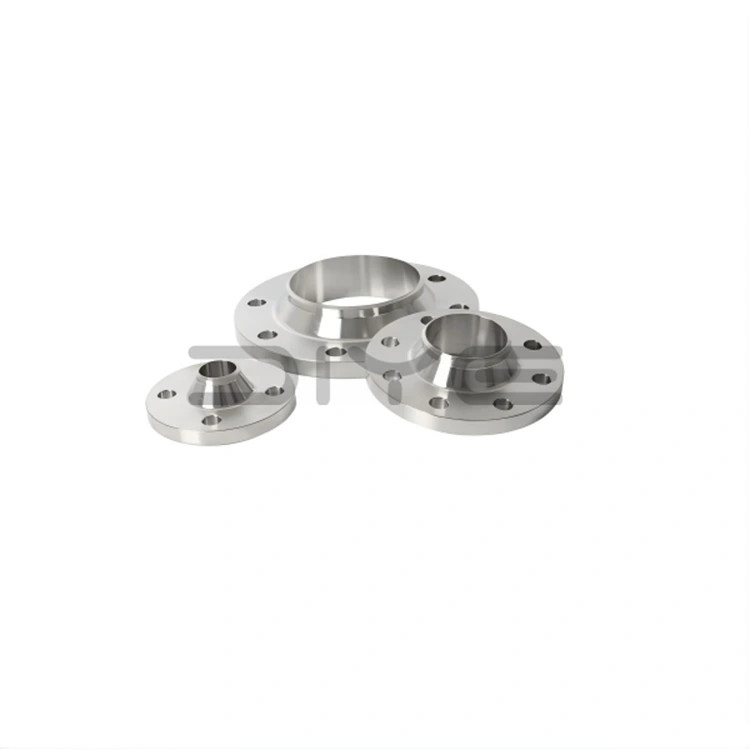

ANSI B16.5 वेल्ड नेक फ्ल्यान्ज

प्रत्येक DIYE VALVE ANSI B16.5 Weld Neck Flange ले ANSI B16.5 र अन्तर्राष्ट्रिय गुणस्तर मापदण्डहरूको पूर्ण अनुपालन सुनिश्चित गर्दै आयामी निरीक्षण, सामग्री प्रमाणीकरण, अल्ट्रासोनिक परीक्षण, र दबाव परीक्षण सहित कठोर परीक्षणहरू पार गर्दछ। हाम्रो ठाडो एकीकृत उत्पादन प्रक्रिया, कच्चा माल देखि तैयार उत्पादनहरु सम्म, लगातार उत्पादन गुणस्तर, ट्रेसबिलिटी, र विभिन्न महत्वपूर्ण अनुप्रयोगहरूमा विश्वसनीय प्रदर्शन ग्यारेन्टी गर्दछ।

डिजाइन र संरचना

1. मानक अनुपालन: ANSI/ASME B16.5 मापदण्डहरूसँग पूर्ण रूपमा अनुरूप, 150 देखि 2500 सम्मको दबाव मूल्याङ्कन र 1/2 इन्चदेखि 24 इन्चसम्मको नाममात्र व्यास (NPS) लाई ठूला-व्यास अनुकूल डिजाइनहरूको लागि समर्थन सहित।

2. इन्टिग्रल फोर्ज्ड कन्स्ट्रक्सन: ANSI B16.5 वेल्ड नेक फ्ल्यान्जहरूमा A105 कार्बन स्टील, F304/F316L स्टेनलेस स्टील, र मिश्र धातु सहित उच्च गुणस्तरको अमेरिकी मानक सामग्रीबाट नक्कली, चिकनी ट्रान्जिसन आर्कको साथ लामो, पातलो, उच्च-घाँटी डिजाइन छ।

3. सटीक सील सतहहरू: मानक उठाइएको अनुहार (RF), रिंग संयुक्त अनुहार (RJ), र अनुहार रफ सतह (MFM) कडा ग्यास्केट फिट र चुहावट-मुक्त कार्यसम्पादन सुनिश्चित गर्न CNC मेशिन प्रयोग गरेर मेसिन गरिन्छ।

4. बट वेल्ड जडान: पाइपलाइनहरूमा पूर्ण-प्रवेश बट वेल्डिंगको लागि डिजाइन गरिएको, सिमलेस तनाव स्थानान्तरण सुनिश्चित गर्दै र हबको फेदमा तनाव एकाग्रता हटाउने।

मुख्य फाइदाहरू

1. असाधारण तापक्रम र दबाब प्रतिरोध: विशेष गरी गम्भीर थर्मल साइकल चलाउने, उच्च दबाव, कम्पन, र थर्मल क्रिपको सामना गर्न डिजाइन गरिएको, सबैभन्दा बढी माग गर्ने काम गर्ने वातावरणको लागि उपयुक्त।

2. स्थायी रूपमा स्थिर सील: बलियो वेल्डेड जोइन्टहरू र सटीक-मशिन सील सतहहरूले स्थायी, मर्मत-रहित सील प्रदान गर्दछ, खतरनाक र विषाक्त मिडिया वातावरणको लागि महत्त्वपूर्ण।

3. सुपीरियर स्ट्रक्चरल कठोरता: ANSI B16.5 वेल्ड नेक फ्ल्याङ्ग्स हाई-नेक डिजाइनले उत्कृष्ट कठोरता, विरूपण प्रतिरोध, र थकान प्रतिरोध प्रदान गर्दछ, चक्रीय लोडिङ अन्तर्गत लामो सेवा जीवन सुनिश्चित गर्दछ।

4. निरीक्षण योग्य र भरपर्दो: पूर्ण प्रवेश वेल्डहरूले गैर-विनाशकारी परीक्षण (NDT) को लागि अनुमति दिन्छ, उत्पादनको गुणस्तर कडा उद्योग मापदण्डहरू पूरा गरेको सुनिश्चित गर्दै।

5. व्यापक निर्दिष्टीकरण र स्थिर आपूर्ति: आन्तरिक उत्पादनले पर्याप्त सूची, समयमै डेलिभरी, र विश्वव्यापी ग्राहकहरूलाई लागत-प्रभावी उत्पादनहरू उपलब्ध गराउने क्षमता सुनिश्चित गर्दछ।

औद्योगिक अनुप्रयोगहरू

DIYE VALVE ANSI B16.5 वेल्ड नेक फ्ल्याङ्गहरू निम्न मुख्य अनुप्रयोग परिदृश्यहरूको लागि रुचाइएको मानक उत्पादन हो:

1. तेल र ग्यास उद्योग: पाइपलाइनहरू, रिफाइनरीहरू, र अपतटीय प्लेटफार्महरू।

2. रासायनिक उद्योग: उच्च-तापमान, उच्च-दबाव, र संक्षारक मिडिया प्रणालीहरू।

3. पावर उत्पादन उद्योग: स्टीम पाइपलाइनहरू, बॉयलर लूपहरू, र पावर प्लान्ट सहायक प्रणालीहरू।

4. प्रेसर वेसलहरू: भण्डारण ट्याङ्कहरू, रिएक्टरहरू, र प्रक्रिया उपकरणहरू उच्चतम अखण्डता चाहिन्छ।

5. उच्च-अखंडता पाइपिङ: ज्वलनशील, विस्फोटक, र अत्यधिक विषाक्त तरल पदार्थहरू ढुवानी गर्ने प्रणालीहरू।

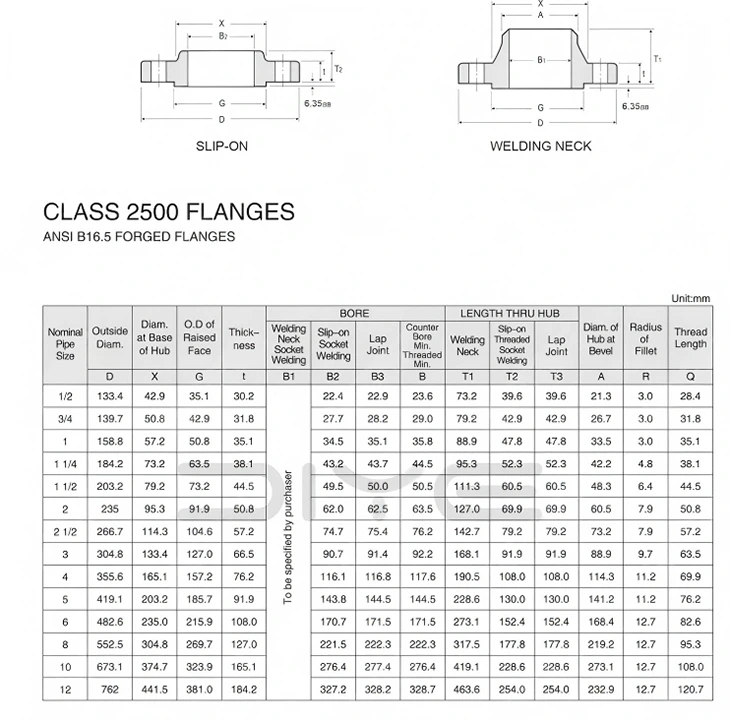

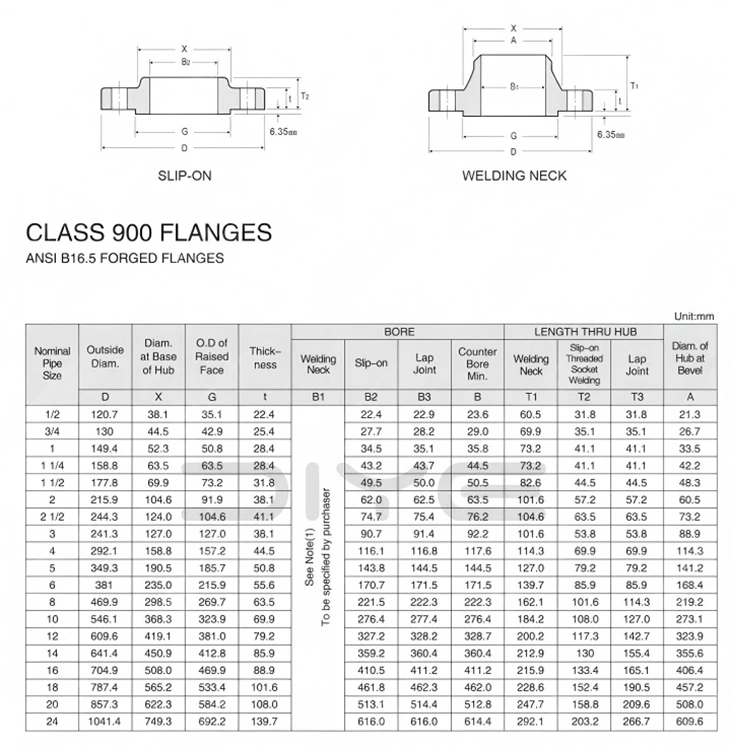

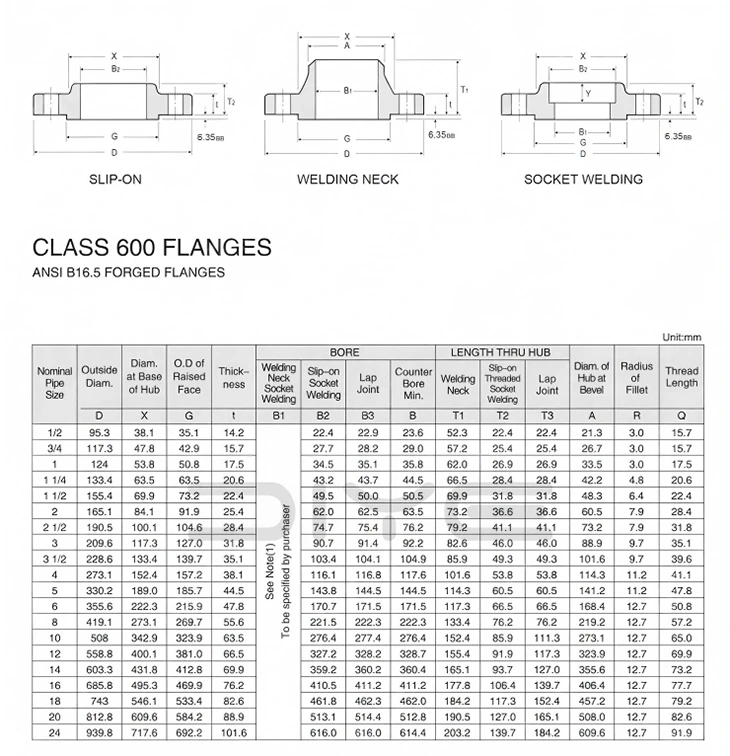

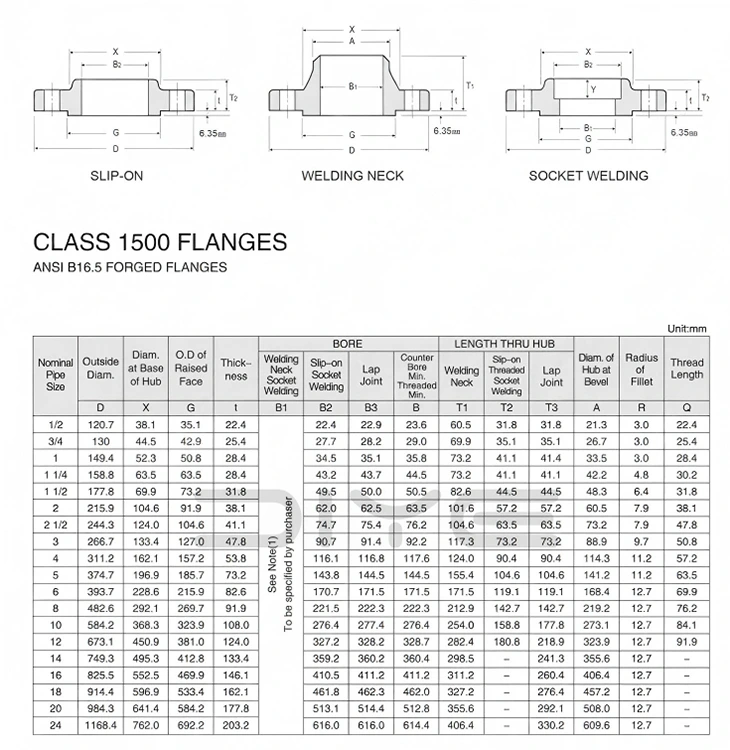

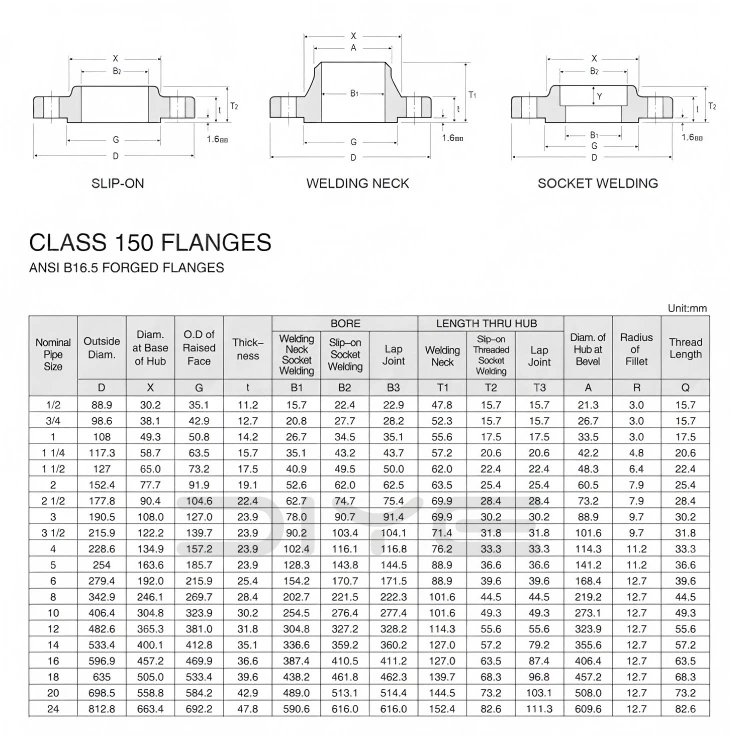

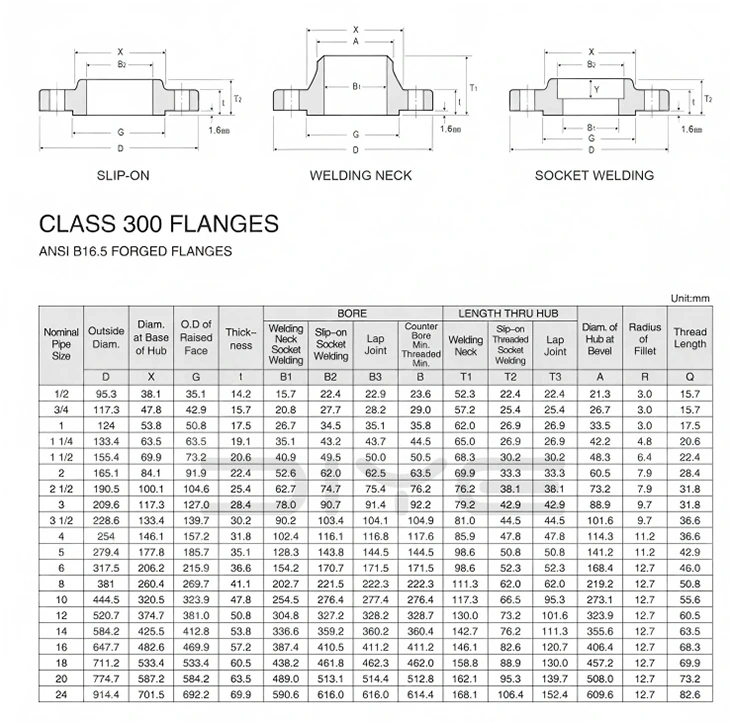

प्राविधिक प्यारामिटरहरू

FAQ

Q: के अमेरिकी मानक फ्ल्यान्ज वर्ग र चिनियाँ मानक PN आदानप्रदान गर्न सकिन्छ?

A: तिनीहरू प्रत्यक्ष रूपमा आदानप्रदान गर्न सकिँदैन। क्लासले अमेरिकी मानक दबाव मूल्याङ्कनलाई जनाउँछ, जुन PN नाममात्र दबाव प्रणालीबाट फरक छ। बाहिरी व्यास, बोल्ट प्वालहरू, र सील सतह आयामहरू मेल खाँदैनन्, र तिनीहरूलाई मिलाउन र जडान गर्न कडा रूपमा निषेध गरिएको छ।

प्रश्न: अमेरिकी मानक flanges मा NPS के हो? यो कसरी DN सँग मेल खान्छ?

A: NPS ले अमेरिकी मानक नाममात्र व्यास (इन्च) लाई बुझाउँछ। उदाहरण को लागी, NPS2 = DN50। यो सन्दर्भको लागि मात्र हो। स्थापना र अर्डर गर्दा, NPS + कक्षालाई कडाईका साथ पालना गर्नुपर्छ, र DN मात्र भर पर्न सकिँदैन।

Q: WN र SO flanges बीच के भिन्नताहरू छन्?

A: WN नेक-वेल्ड फ्ल्यान्ज: लामो घाँटी फोर्जिङ, पूर्ण प्रवेश वेल्डिंग, उच्च तापमान र उच्च दबाव प्रतिरोधी, कम्पन प्रतिरोधी, मुख्य पाइपलाइन, दबाव भाँडा, ज्वलनशील र विस्फोटक मिडिया लागि प्रयोग;

SO नेकलेस बट-वेल्ड फ्ल्यान्ज: छोटो घाँटी प्लग वेल्डिंग, साधारण स्थापना, कम लागत, केवल मध्यम र कम दबाव, सामान्य तापमान, सामान्य प्रक्रिया पाइपलाइनहरूको लागि उपयुक्त।

Q: अमेरिकी मानक flanges संग कस्तो प्रकारको स्टील पाइप प्रयोग गर्नुपर्छ?

A: कार्बन स्टील ASTM A106/A53 अमेरिकी मानक सिमलेस पाइप प्रयोग गर्दछ; स्टेनलेस स्टील ASTM A312 श्रृंखला पाइप प्रयोग गर्दछ।
