दुई टुक्रा फ्ल्यान्ज बल भल्भ: संरचनात्मक सिद्धान्तहरू, स्थापना नियमहरू र आवेदन सीमाहरू

धेरै जसो साइटमा विफलताहरू र औद्योगिक तरल प्रणालीहरूमा चयन त्रुटिहरू भल्भ विशेषताहरूको सतही समझबाट उत्पन्न हुन्छन्। धेरै ईन्जिनियरिङ् व्यवसायीहरूले दुई टुक्रा फ्ल्यान्ज बल भल्भहरूलाई सामान्य अन-अफ कम्पोनेन्टहरू मान्दछन्, तिनीहरूको संरचनात्मक ट्रेड-अफहरू, दबाब-वाहक सीमाहरू र अन्तर्निहित स्थापना तर्कलाई बेवास्ता गर्दै। एक-टुक्रा बल भल्भसँग तुलना गर्दा दबाब प्रतिरोध र थ्री-पीस बल भल्भहरू बिना उच्च मर्मतसम्भार ब्यालेन्स, दुई-टुक्रा बल भल्भहरू प्रदान गर्दछ। सामान्य औद्योगिक अनुप्रयोगहरूको लागि संरचनात्मक बल, लागत दक्षता र परिचालन स्थिरता। यद्यपि, यसको अद्वितीय संरचनात्मक डिजाइन स्पष्ट स्थापना सीमाहरू र लागू कार्य अवस्थाहरूसँग आउँछ। धेरैजसो अवस्थामा, चुहावट, जामिङ र भल्भ बडीको क्षति जस्ता सामान्य दोषहरू उत्पादनको गुणस्तरका समस्याहरूका कारणले होइन, तर अनुचित स्थापना र बेमेल काम गर्ने अवस्थाहरूका कारण हुन्छन्। यस लेखले खण्डित आधारभूत ट्यूटोरियलहरू र उद्योग स्टिरियोटाइपहरूलाई तोड्छ। यसले संरचनात्मक सार, ठाडो र तेर्सो स्थापना तर्क, मानक सञ्चालन दिशानिर्देशहरू, निषेधित अनुप्रयोग परिदृश्यहरू र बारम्बार सोधिने प्रश्नहरू, पाइपलाइन डिजाइन, क्षेत्र स्थापना र दैनिक मर्मतका लागि व्यावहारिक र व्यावसायिक सन्दर्भहरू प्रदान गर्दै दुई-टुक्रा फ्ल्यान्ज बल भल्भहरूको गहन विश्लेषण सञ्चालन गर्दछ।

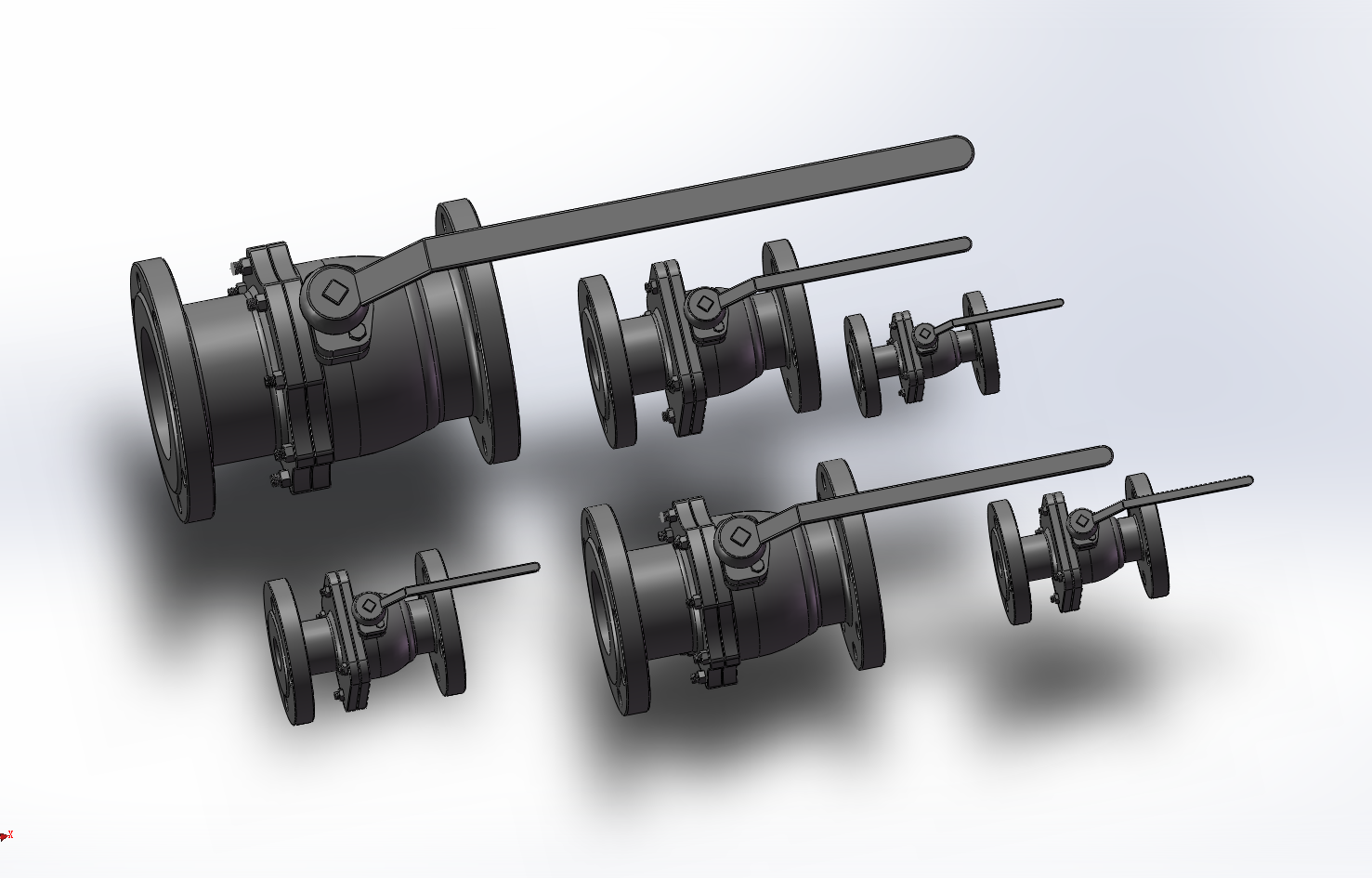

1. दुई टुक्रा फ्ल्यान्ज बल भल्भ के हो?

दुई टुक्रा फ्ल्यान्ज बल भल्भमा विभाजित दुई-खण्ड भल्भ बडी र एकीकृत फ्ल्यान्ज जडान संरचना हुन्छ। यसलाई मुख्य भल्भ बडी र बोनटद्वारा भेला गरिएको छ, उच्च-शक्ति बोल्टले बाँधिएको छ, र बलहरू, भल्भ सिटहरू र स्टेम सिलिंग असेंब्लीहरू सहित सटीक आन्तरिक कम्पोनेन्टहरूले सुसज्जित छ। एक-टुक्रा र तीन-टुक्रा बल भल्भहरू बीचको बीचमा स्थान ओगटेको छ, यसले सिभिल इन्जिनियरिङ्, हल्का उद्योग, सामान्य रसायन र नगरपालिका फ्लुइड प्रणालीहरूको लागि मुख्यधारा मानक भल्भको रूपमा कार्य गर्दछ। धेरै इन्जिनियरहरूले तिनीहरूको संरचनात्मक व्यापार-अफहरूको गहिरो बुझाइको कमीको कारणले तीन प्रकारका बल भल्भहरूलाई भ्रमित गर्छन्। एक-टुक्रा बल भल्भहरू कम लागतमा अभिन्न कास्टिङ संरचनाहरू छन् तर सीमित दबाब प्रतिरोध र लगभग कुनै मर्मत योग्यता छैन। थ्री-पीस बल भल्भहरूले इनलाइन विघटन र कम्पोनेन्ट प्रतिस्थापनलाई समर्थन गर्दछ, कठोर काम गर्ने अवस्थाहरूको लागि तर उच्च समग्र लागतहरूका लागि आदर्श। दुई-टुक्रा डिजाइनले बजारको अन्तरलाई पूर्ण रूपमा भर्छ। यसले स्प्लिट भल्भको भरपर्दो तंगता र संरचनात्मक कठोरतालाई कायम राख्छ, अभिन्न भल्भको दबाव दोषको लागि बनाउँछ, र तीन-टुक्रा भल्भहरूको जटिल विघटन संरचनालाई बेवास्ता गर्दछ। ईन्जिनियरिङ् स्थितिको सन्दर्भमा, यो चरम काम गर्ने अवस्थाहरूको लागि व्यावसायिक भल्भ होइन, तर धेरै सामान्य तरल प्रणालीहरूको लागि एक मानकीकृत र लागत-प्रभावी समाधान हो। यसले 90-डिग्री द्रुत स्विचिङ र द्विदिशात्मक सील प्रदर्शनको साथ पूर्ण-पोर्ट प्रवाह डिजाइन अपनाउँछ। पानी, तेल, परम्परागत ग्यास र कमजोर संक्षारक मिडियासँग उपयुक्त, यसले PN16 देखि PN40 सम्मको दबाव ग्रेडहरू कभर गर्दछ। स्थिर सञ्चालन र कम विफलता दरहरू संग, यो मानकीकृत पाइपलाइनहरूको लागि अत्यधिक उपयुक्त छ जुन दीर्घकालीन निरन्तर सञ्चालन र दुर्लभ मर्मत आवश्यक छ।

२. के दुई टुक्रा फ्ल्यान्ज बल भल्भ ठाडो रूपमा स्थापना गर्न सकिन्छ?

दुई टुक्रा flange बल भल्भ को ठाडो स्थापना लामो समय देखि औद्योगिक निर्माण मा एक विवादास्पद विषय भएको छ। व्यावहारिक निष्कर्ष स्पष्ट छ: ठाडो स्थापना सम्भव छ तर विश्वव्यापी रूपमा लागू हुँदैन, काम गर्ने अवस्थाहरू र स्थापना विधिहरूमा कडा प्रतिबन्धहरू सहित, जुन साइटमा सबैभन्दा धेरै बेवास्ता गरिएको समस्याहरू मध्ये एक हो। गुरुत्वाकर्षण-निर्भर चेक भल्भहरू भन्दा फरक, दुई-टुक्रा बल भल्भहरू पूर्व-टाइटबल र ओपन सिटिङमा भर पर्छन्। बन्द गर्दै। सैद्धान्तिक रूपमा, तेर्सो र ठाडो स्थापना दुवै संरचनात्मक रूपमा स्वीकार्य छन्। जे होस्, ठाडो माउन्टिङले मध्यम सेडिमेन्टेशन र स्टेम तनाव विचलन जस्ता लुकेका जोखिमहरूलाई बढाउँछ, सीलिङ स्थिरता र सेवा जीवनलाई प्रत्यक्ष रूपमा कमजोर पार्छ। ठाडो स्थापनाले शुद्ध पानी, सफा पानी र सामान्य तापक्रम र कम दबाबमा पारम्परिक ग्यास सहित सफा मिडियाका लागि पूर्ण रूपमा काम गर्दछ, सञ्चालन स्थिरतामा कुनै असर गर्दैन। तलछट, ठोस कणहरू, उच्च चिपचिपापन वा सजिलो क्रिस्टलाइजेसन भएको मिडियाको लागि, ठाडो स्थापना सिफारिस गरिएको छैन। अशुद्धताहरू ठाडो भल्भ बडीको फेदमा निरन्तर बस्नेछ, सटीक भल्भ सिट सतह लगाएर बल जामिङ, माइक्रो लिकेज र अनस्मुथ स्विचिङ निम्त्याउँछ — समस्याहरू तेर्सो रूपमा स्थापित भल्भहरूमा विरलै देख्न सकिन्छ। थप रूपमा, ठाडो स्थापनाको लागि एक अटूट नियम छ: भल्भ स्टेम कहिल्यै तल तिर्नु हुँदैन। ह्यान्डव्हील र एक्चुएटरहरू माथि वा छेउमा अनुहार हुनुपर्छ। डाउनवर्ड स्थापनाले स्टेम प्याकिङ क्षेत्रमा अवशिष्ट मध्यम र अशुद्धता जम्मा हुन्छ, जसले क्रमशः क्षरण, बाह्य चुहावट र मर्मत गर्न नसकिने लुकेका खतराहरू निम्त्याउँछ।

3. दुई टुक्रा Flange बल भल्भ को लागि कोर स्थापना दिशानिर्देश

80% भन्दा बढी लेट-स्टेज भल्भ विफलता गुणस्तर दोषहरूको सट्टा गैर-मानक स्थापनाको परिणाम हो। व्यावसायिक स्थापनाले पाइपलाइन तनाव, सील विचलन र मध्यम प्रभाव जोखिमहरू हटाउनमा केन्द्रित छ, केवल बोल्ट प्वालहरू र बन्धन स्क्रूहरू पङ्क्तिबद्ध गर्नुको सट्टा। निम्न क्षेत्र-प्रमाणित कोर सञ्चालन दिशानिर्देशहरू छन्।

3.1 लुकेको घर्षणबाट बच्नको लागि पाइपलाइन पूर्व-उपचार

वेल्डिङ स्लाग, खिया, काट्ने मलबे र अन्य कडा कणहरू हटाउन स्थापना गर्नु अघि सम्पूर्ण पाइपलाइनलाई राम्ररी सफा गर्नुहोस् र फ्लस गर्नुहोस्। दुई-टुक्रा बल भल्भको भल्भ सीटले उच्च परिशुद्धता मिरर सील संरचना अपनाउछ। सानो कडा अशुद्धताले अपरिवर्तनीय स्क्र्याचहरू र स्थायी सूक्ष्म चुहावट निम्त्याउँछ, जुन नयाँ भल्भहरूको छोटो अवधिको विफलताको प्राथमिक कारण हो।

3.2 शून्य-तनाव फ्ल्यान्ज पङ्क्तिबद्धता

फ्ल्यान्ज प्वालहरू पङ्क्तिबद्ध गर्न पाइपलाइनहरूलाई जबरजस्ती तान्नुहोस् वा निचोड नगर्नुहोस्। कडा दुई-टुक्रा भल्भ शरीर जबरजस्ती तनाव अन्तर्गत माइक्रो-विरूपण को लागी प्रवण छ। जब प्रणालीको दबाव उतार-चढाव हुन्छ, विकृत भल्भ शरीरले सील विफलता वा क्र्याकिंग पनि भोग्नेछ। समान दबाव वितरणको लागि फ्ल्यान्ज सतहहरू र केन्द्रित ग्यास्केट प्लेसमेन्टको प्राकृतिक फिटिंग सुनिश्चित गर्नुहोस्।

3.3 विकर्ण र क्रमिक बोल्ट कडा

फ्ल्यान्ज बोल्टहरू एकैचोटि पूर्ण रूपमा कस्नुको सट्टा विकर्ण रूपमा र धेरै चरणहरूमा बाँध्नुहोस्। असिमेट्रिक कम्प्रेसनले असन्तुलित ग्यास्केट तनाव र माइक्रो फ्ल्यान्ज विरूपण निम्त्याउँछ, जसले साइटमा सामान्य समस्या निम्त्याउँछ: कम दबावमा चुहावट छैन तर उच्च दबावमा स्पष्ट रिसाव।

3.4 स्थापना पछि पूर्ण-स्ट्रोक दबाव परीक्षण

स्थापना पछि तुरुन्तै औपचारिक सञ्चालनमा वाल्व नराख्नुहोस्। सील प्रदर्शन प्रमाणित गर्न र जामिङ वा तनाव-प्रेरित अड्किएको गल्तीहरू जाँच गर्न पूर्ण रूपमा खुला र पूर्ण रूपमा बन्द अवस्थाहरूमा दबाब परीक्षणहरू सञ्चालन गर्नुहोस्, सम्भावित जोखिमहरू पहिले नै हटाउनुहोस्।

3.5 पर्याप्त सञ्चालन र मर्मतसम्भार ठाउँ आरक्षित गर्नुहोस्

भल्भ स्टेम, ह्यान्डव्हील र बिजुली वा वायमेटिक एक्चुएटरहरू वरिपरि पर्याप्त क्लियरेन्स रिजर्भ गर्नुहोस्। अवरुद्ध ठाउँले दैनिक स्विचिङ सञ्चालन र पछिको नियमित मर्मतमा बाधा पुर्‍याउँछ।

4. कडा रूपमा निषेधित स्थापना परिदृश्यहरू

जबकि दुई-टुक्रा फ्ल्यान्ज बल भल्भले विश्वव्यापी स्थिरता र लागत फाइदाहरू समावेश गर्दछ, तिनीहरूसँग अन्तर्निहित संरचनात्मक सीमाहरू छन्। विशिष्ट परिदृश्यहरूमा अनुचित प्रयोगले अपरिवर्तनीय पहिरन र सम्भावित सुरक्षा खतराहरू निम्त्याउँछ, जुन स्पष्ट ईन्जिनियरिङ् वर्जित हो।

४.१ बारम्बार मर्मत आवश्यक पर्ने निरन्तर उत्पादन लाइनहरू

दुई टुक्रा बोल्ट गरिएको संरचनाले आन्तरिक पहिरन भागहरूको इनलाइन प्रतिस्थापन समर्थन गर्न सक्दैन। एक पटक भल्भ सिट वा सिलहरू सकिएपछि, सम्पूर्ण भल्भ हटाउनु पर्छ र मर्मतका लागि पाइपलाइन विच्छेदन गर्नुपर्छ। यो 24-घण्टा निरन्तर उत्पादन परिदृश्यहरूमा लागू हुँदैन जसमा नियमित सफाई र भाग प्रतिस्थापन आवश्यक हुन्छ, जहाँ तीन-टुक्रा बल भल्भ मात्र व्यवहार्य विकल्प हो।

4.2 कण, क्रिस्टलीय वा उच्च-भिस्कोसिटी मिडियासँग काम गर्ने अवस्थाहरू

थ्री-टुक्रा भल्भको विपरीत जसले द्रुत विघटन र सफाईलाई समर्थन गर्दछ, दुई-टुक्रा भल्भहरू आन्तरिक निक्षेपहरू खाली गर्न सजिलैसँग छुट्याउन सकिँदैन। अशुद्ध मिडियाको साथ लामो-अवधि सञ्चालनले निरन्तर सील सतह घर्षण र बल जामिंग निम्त्याउँछ, तीव्र रूपमा विफलता सम्भावना बढाउँछ।

4.3 गम्भीर पानी हथौडा र बारम्बार दबाव उतार-चढ़ाव संग पाइपलाइन

दुई-टुक्रा विभाजन संरचनामा अभिन्न भल्भ र प्रबलित तीन-टुक्रा भल्भको तुलनामा कम प्रभाव प्रतिरोध छ। बारम्बार पानीको हथौडाको प्रभाव र कडा दबाब परिवर्तनहरूले बन्धन बोल्टहरू ढिलो बनाउँदछ र सील पूर्व-कसाउने बललाई कम गर्दछ, परिणामस्वरूप लगातार मध्यम चुहावट हुन्छ।

४.४ दीर्घकालीन थ्रोटलिंग नियमन

दुई टुक्रा फ्ल्यान्ज बल भल्भहरू थ्रॉटलिंग सेवाको सट्टा अन-अफ नियन्त्रणको लागि कडा रूपमा डिजाइन गरिएको हो। लामो-अवधिको आधा-खुला अपरेशनले भल्भ सीटमा उच्च-गति मध्यम स्काउरिङ निम्त्याउँछ, द्रुत रूपमा ऐना सील तह लगाउने र अपरिवर्तनीय चुहावट निम्त्याउँछ। यसले तात्कालिक प्रवाह समायोजनलाई मात्र अनुमति दिन्छ, निरन्तर थ्रोटलिंग होइन।

4.5 विस्फोट-प्रूफ परिदृश्यहरूमा गैर-मानक स्थापना

ज्वलनशील र विस्फोटक मिडियाका लागि, स्थिर उन्मूलन यन्त्रहरू छोड्दा वा स्टेमहरू तलतिर स्थापना गर्दा स्थिर संचय र मध्यम जम्मा हुन सक्छ, जसले गम्भीर विस्फोट र आगोको जोखिम ल्याउँछ।5। दुई-टुक्रा बारे प्रायः सोधिने प्रश्नहरू

5. दुई-टुक्रा Flange बल भल्भ स्थापना को बारे मा अक्सर सोधिने प्रश्नहरु

Q1: कुन स्थापना विधिले लामो सेवा जीवन प्रदान गर्दछ, ठाडो वा तेर्सो?

कुनै अशुद्धता बिना सफा मिडिया को लागी, स्थापना मुद्रा को सेवा जीवन मा कम प्रभाव छ। तलछट-प्रवण मिडियाको लागि, तेर्सो स्थापना धेरै स्थिर छ। यसले प्रभावकारी रूपमा आन्तरिक अशुद्धता जम्मा गर्नबाट जोगाउँछ र सील सतहको पहिरनलाई कम गर्छ, यसलाई जटिल कार्य अवस्थाहरूको लागि मनपर्ने समाधान बनाउँछ।

Q2: किन भल्भहरू उच्च दबावमा मात्र लीक हुन्छन् तर स्थापना पछि कम दबावमा हुँदैन?

त्यस्ता असफलता मध्ये 90% भन्दा बढी असमान बोल्ट कसाइ, ग्यास्केट अफसेट र अनरिलिज पाइपलाइन तनाव को कारण हो। संरचनात्मक विचलन कम दबाव अन्तर्गत नगण्य छन् तर उच्च दबाव अन्तर्गत विस्तारित, सील विफलता को नेतृत्व। बोल्टहरूलाई विकर्ण रूपमा पुन: बन्धन गरेर र पाइपलाइनको तनाव हटाएर समस्या समाधान गर्न सकिन्छ।

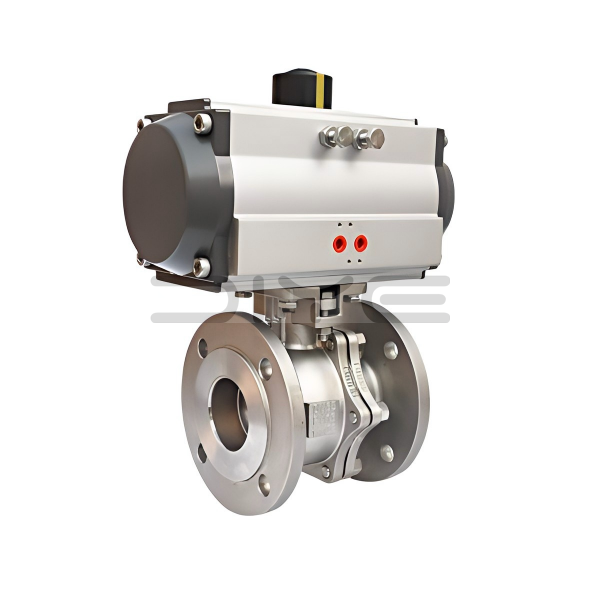

Q3: के दुई टुक्रा फ्ल्यान्ज बल भल्भहरू स्वचालित एक्चुएटरहरूसँग मेल खान सक्छ?

हो। मानक उच्च-प्लेटफर्म दुई-टुक्रा फ्ल्यान्ज बल भल्भहरू इलेक्ट्रिक र वायमेटिक एक्चुएटरहरूसँग पूर्ण रूपमा उपयुक्त छन्। तिनीहरूले रिमोट स्वचालित नियन्त्रणलाई समर्थन गर्दछ र स्वचालित तरल पदार्थ पाइपलाइनहरूको लागि लागत-प्रभावी विकल्पहरू हुन्।

Q4: के कारणले भर्खरै स्थापित भल्भहरू जाम हुन्छ?

सामान्य कारणहरूमा पाइपलाइन अशुद्धताबाट सील सतह खरोंचहरू, जबरजस्ती फ्ल्यान्ज पङ्क्तिबद्धताको कारण माइक्रो-डिफोर्मेसन, र दबाब राहत परीक्षण सञ्चालनको कमी समावेश छ। यी उत्पादन गुणस्तर समस्याहरूको सट्टा विशिष्ट स्थापना त्रुटिहरू हुन्।

Q5: कसरी दुई टुक्रा र तीन टुक्रा flange बल भल्भ बीच छनौट गर्ने?

कम मर्मत फ्रिक्वेन्सी र लागत-नियन्त्रण मागहरूको साथ परम्परागत कार्य अवस्थाहरूको लागि दुई-टुक्रा बल भल्भहरू चयन गर्नुहोस्। कठोर संक्षारक वातावरणका लागि तीन-टुक्रा बल भल्भहरू छनौट गर्नुहोस्, सजिलैसँग फोल्ड गरिएको मिडिया र इनलाइन मर्मत आवश्यक पर्ने निरन्तर उत्पादन प्रणालीहरू। त्यहाँ दुई बीच कुनै पूर्ण श्रेष्ठता छैन - केवल परिदृश्य-आधारित उपयुक्तता।

निष्कर्ष

दुई-टुक्रा flange बल भल्भ को मूल ईन्जिनियरिङ् मूल्य धेरै सामान्य औद्योगिक तरल परिदृश्य को लागी तिनीहरूको उत्कृष्ट अनुकूलनता मा निहित छ। स्थिर संरचना, परिपक्व कार्यसम्पादन र नियन्त्रण योग्य लागतको साथ, तिनीहरू आधुनिक औद्योगिक पाइपलाइनहरूको आधारभूत र मुख्य घटक भएका छन्। धेरैजसो भल्भ विफलताहरू अन्तर्निहित उत्पादन दोषहरूको सट्टा कार्य अवस्था बेमेल र गैर-मानक स्थापनाको कारणले श्रेय गरिन्छ। यसको संरचनात्मक ट्रेड-अफहरू, स्थापना सीमाहरू र अनुप्रयोग निषेधहरूको पूर्ण बुझाइले इन्जिनियरहरूलाई स्टेरियोटाइप स्थापना त्रुटिहरूबाट बच्न, दीर्घकालीन परिचालन स्थिरतालाई अधिकतम बनाउन, समग्र मर्मत लागत घटाउन र औद्योगिक सञ्चालनको अन्तिम लागतहरू, सुरक्षित र पूर्ण रूपमा सुरक्षित गर्न मद्दत गर्दछ। प्रणालीहरू।
