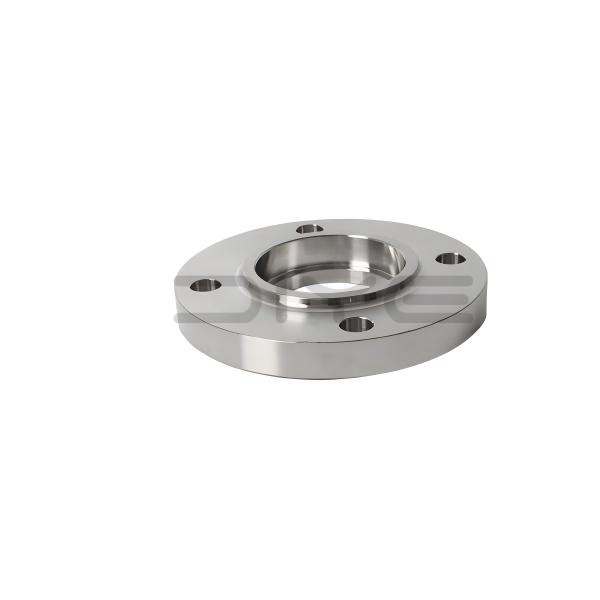

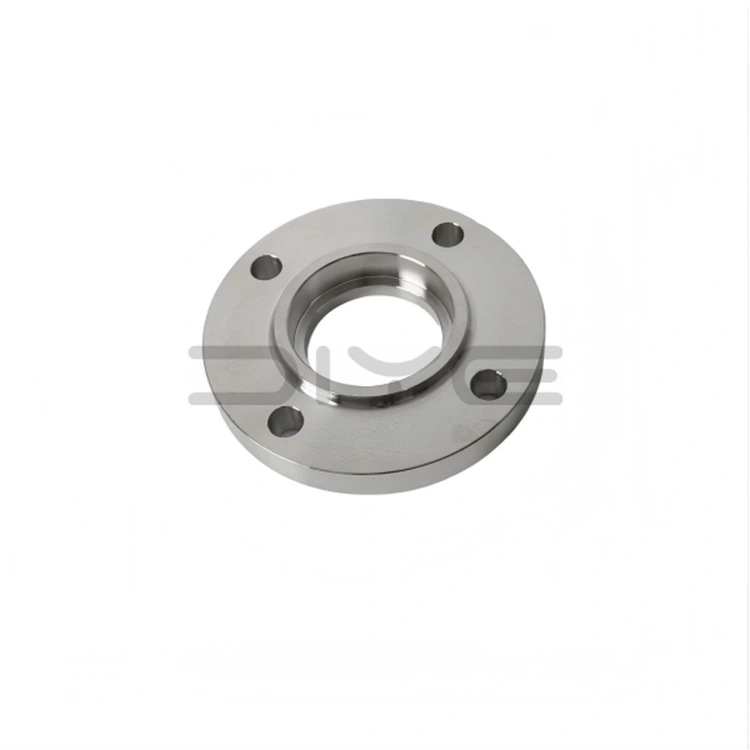

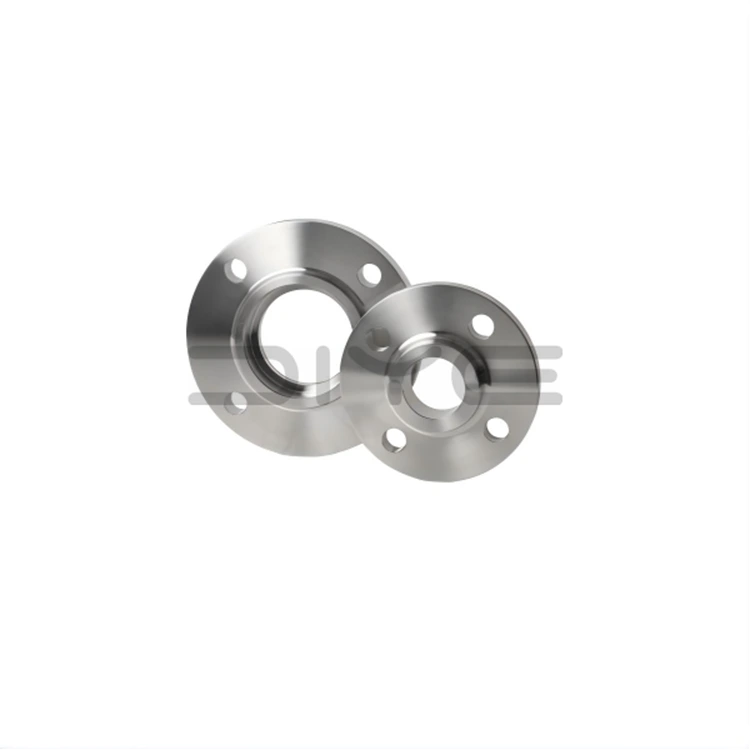

सकेट वेल्डिंग फ्ल्यान्ज

सकेट वेल्डिङ फ्ल्यान्ज एक छेउमा आन्तरिक सकेट ग्रूभ भएको घाँटीको नक्कली फ्ल्यान्ज हो। स्थापनाको क्रममा, स्टिल पाइप सकेटमा घुसाइन्छ र बाहिरी फिलेट वेल्डको साथ सुरक्षित गरिन्छ, पाइपको छेउमा बेभलिंग वा बट वेल्ड ब्याकिङ प्लेट प्रयोग गर्ने आवश्यकतालाई हटाउँदै। उत्पादनहरू मुख्यतया ASME B16.5 मापदण्डहरू अनुसार निर्मित हुन्छन्, जसमा कक्षा 150 देखि कक्षा 2500 सम्मको दबाव मूल्याङ्कनहरू समावेश हुन्छन्, तिनीहरूलाई सानो-व्यास, उच्च-दबाव पाइपिङ प्रणालीहरूको लागि मनपर्ने छुट्याउन मिल्ने जडान बनाइन्छ।

मानक सील सतह प्रकार

1. RF (उठाएको अनुहार): उद्योगको मुख्यधारा प्रकार, सर्पिल घाउ गास्केट र PTFE गास्केटहरूसँग मिल्दो, सामान्य सञ्चालन अवस्थाहरूको लागि उपयुक्त।

2. RJ (रिंग जोइन्ट): चरम उच्च तापक्रम र उच्च दबाव अवस्थाहरूको लागि डिजाइन गरिएको, धातु रिंग गास्केटहरूसँग उपयुक्त।

3. MFM (मिलाउने अनुहार): ग्यास्केट क्षरण र कम्प्रेसन रोक्छ, कठोर परिस्थितिहरूमा सील स्थिरता सुधार गर्दछ।

कार्य सिद्धान्त र वेल्डिंग प्रक्रिया

1. पाइप इन्सर्सन: पाइपलाई सकेटमा घुसाउनुहोस् जबसम्म यसले आन्तरिक चरणलाई सम्पर्क गर्दैन, त्यसपछि थर्मल विस्तार क्लियरेन्सको लागि अनुमति दिन अलिकति फिर्ता लिनुहोस्।

2. फिलेट वेल्डिङ: पाइपको बाहिरी पर्खाल र फ्ल्यान्ज नेकको जंक्शनमा निरन्तर बाह्य फिलेट वेल्डहरू प्रदर्शन गर्नुहोस्।

3. सील र तनाव राहत: वेल्डले संरचनात्मक निर्धारण र सील प्रदान गर्दछ; आन्तरिक क्लियरेन्सले थर्मल विस्तारलाई अवशोषित गर्दछ, वेल्ड क्र्याकिंग रोक्न।

4. गैर-विनाशकारी परीक्षण: महत्वपूर्ण सानो-व्यास प्रणालीहरूको सटीक सील प्रदर्शन सुनिश्चित गर्न वेल्डलाई PT प्रवेश परीक्षणको अधीनमा गर्न सकिन्छ।

कोर संरचनात्मक लाभहरू

1. सेल्फ-सेन्टरिङ सकेट वेल्डिङ फ्ल्यान्ज: बिल्ट-इन सकेट वेल्डिङ फ्ल्यान्जले स्वचालित पाइप पङ्क्तिबद्धतालाई सक्षम बनाउँछ, स्थापनालाई सरल बनाउँछ र उच्च समाक्ष्यता सुनिश्चित गर्दछ।

2. अभिन्न जाली संरचना: एक टुक्रा जाली गर्दन डिजाइन उत्कृष्ट कठोरता र स्थिर दबाव प्रतिरोध प्रदान गर्दछ।

3. कुशल र सुविधाजनक वेल्डिङ: केवल बाह्य फिलेट वेल्डहरू आवश्यक छ, छिटो निर्माण सक्षम पार्दै र पूर्ण प्रवेश वेल्डिंगको आवश्यकतालाई हटाउँदै।

4. थर्मल तनाव संरक्षण: उच्च-तापमान थर्मल तनाव जारी गर्न र संयुक्त विफलता रोक्न पाइपको तल एक समर्पित विस्तार अंतर प्रदान गरिएको छ।

निर्दिष्टीकरण र सामग्री विकल्पहरू

1. मानक आकारहरू: मुख्य रूपमा DN15–DN50 (NPS 1/2″–2″), सानो-व्यास उच्च-दबाव प्रणालीहरूको लागि अनुकूलित।

2. दबाब मूल्याङ्कनहरू: सामान्यतया प्रयोग गरिएका विशिष्टताहरू कक्षा 300/600 र माथिका हुन्, मध्यम र उच्च-दबाव अवस्थाहरूको लागि उपयुक्त।

3. सामग्री प्रकार: ASTM A105 कार्बन स्टील, 304/316L स्टेनलेस स्टील, मिश्र धातु, र कम तापमान जाली इस्पात मा उपलब्ध छ।

आवेदन परिदृश्य र सेवा क्षमताहरू

DIYE भल्भ सकेट वेल्डिङ फ्ल्याङ्गहरू व्यापक रूपमा तेल र ग्याँस, रसायन, ऊर्जा उत्पादन, र अन्तर्राष्ट्रिय इन्जिनियरिङ परियोजनाहरूमा प्रयोग गरिन्छ। हामी स्टकमा मानक आकारहरू साथै गैर-मानक आकारहरू र विशेष सामग्रीहरूको लागि पूर्ण रूपमा अनुकूलित समाधानहरू प्रस्ताव गर्दछौं। प्रत्येक उत्पादन एक पूर्ण मौलिक निर्माताको गुणस्तर निरीक्षण रिपोर्ट, सामग्री प्रमाणपत्र, त्रुटि पत्ता लगाउने डाटा, र निर्यात कागजातहरूको पूर्ण सेटको साथ आउँछ, विश्वव्यापी विभिन्न परियोजनाहरूको आवश्यकताहरूको पूर्ण अनुपालन सुनिश्चित गर्दै।

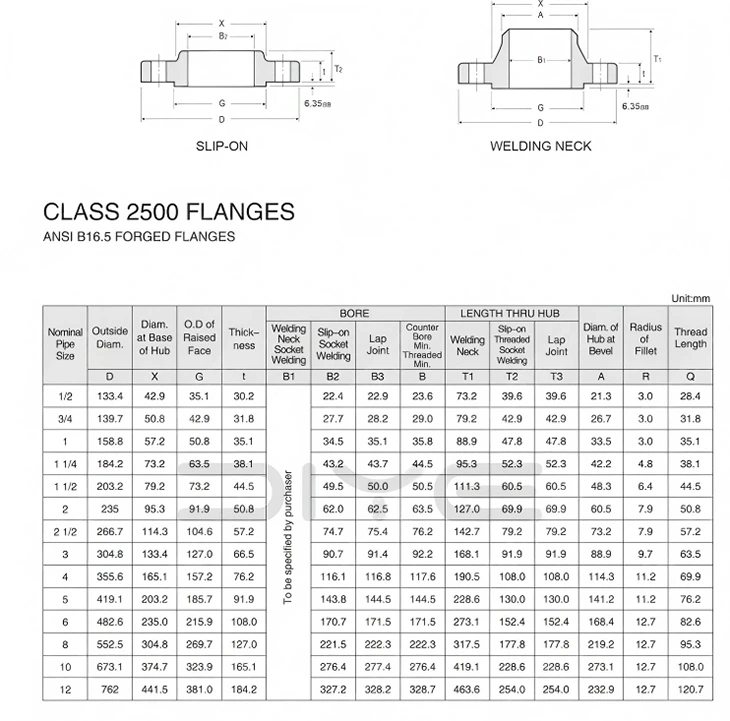

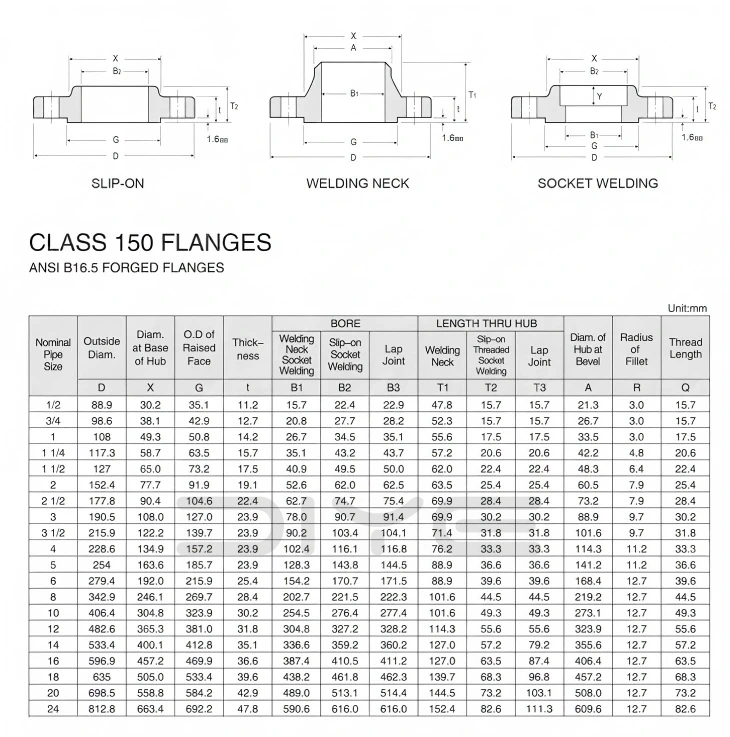

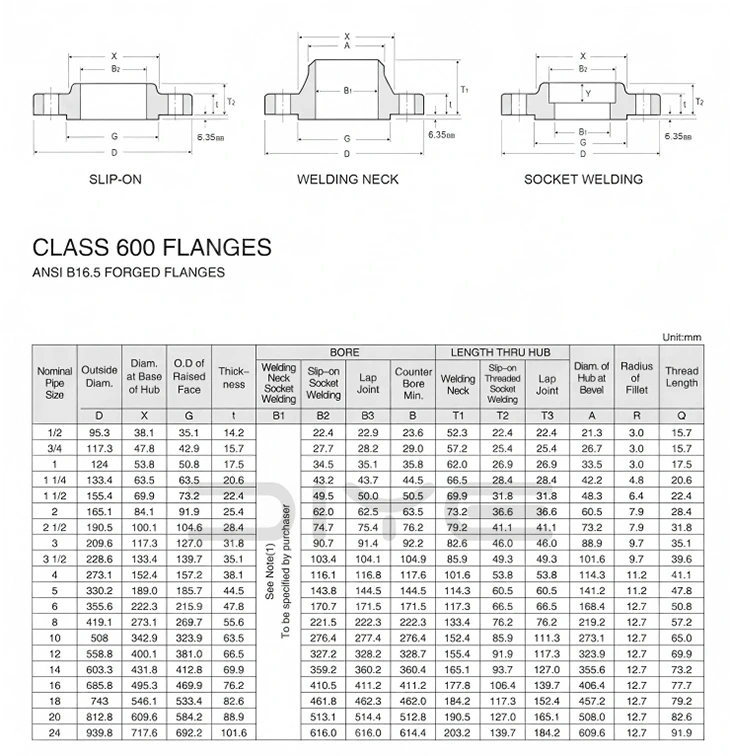

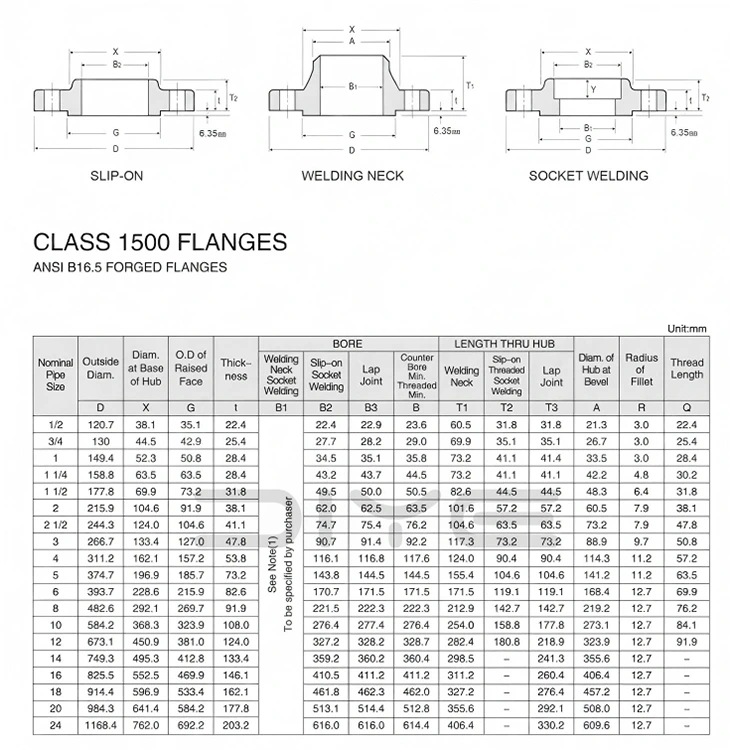

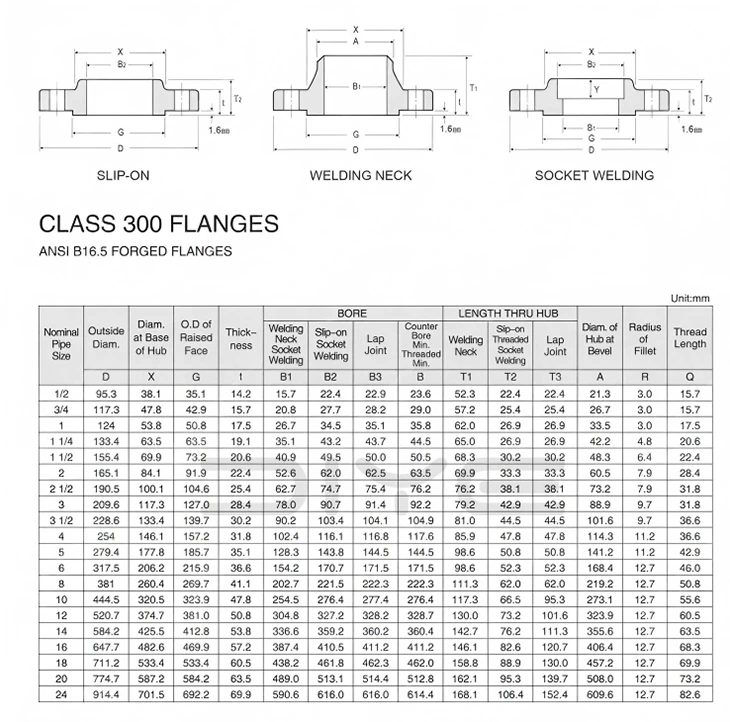

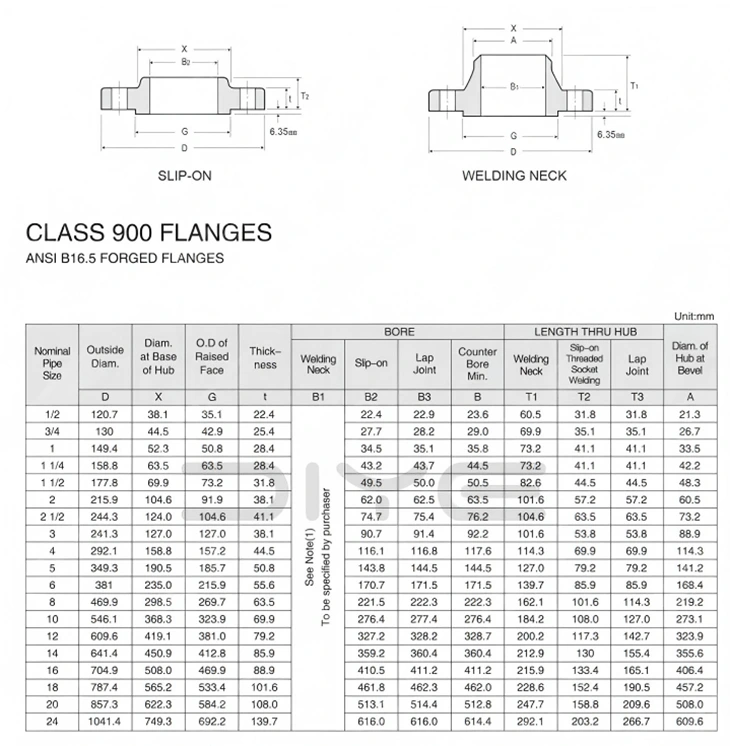

प्राविधिक प्यारामिटरहरू
